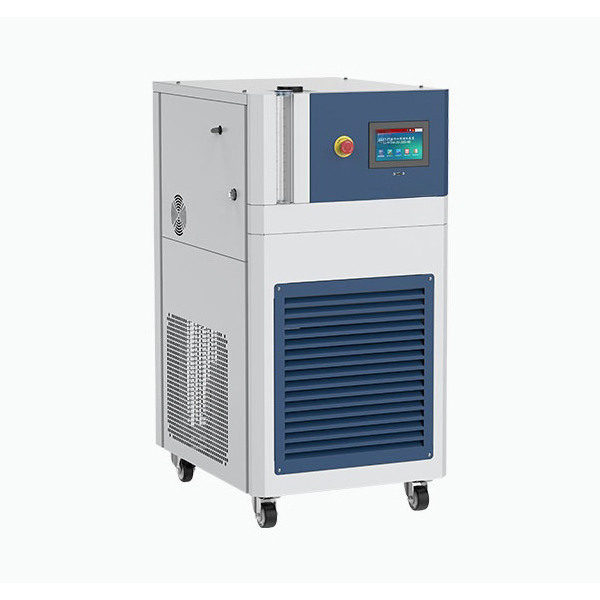

Взрывозащищенный циркуляционный термостат с охлаждением
Взрывозащищенный термостат циркуляционного отопления — это высокоточный прибор для регулирования температуры, подходящий для использования в местах с возможным возгоранием и взрывом, с возможностью автоматической регулировки повышения температуры и быстрого охлаждения в двух направлениях.
Описание
Взрывозащищенный термостат циркуляционного отопления
Взрывозащищенный термостат циркуляционного отопления разработан для безопасной и стабильной работы в опасных средах. Благодаря полностью закрытой циркуляционной конструкции, устойчивым к давлению и коррозии компонентам, а также взрывозащищенной электрической системе, он обеспечивает надежную работу в средах с взрывоопасными газами и поддерживает режимы конденсации с воздушным и водяным охлаждением.
Особенности
- Создан для опасных сред:Все электрические компоненты, распределительные коробки и операционные системы соответствуют взрывозащищенным спецификациям, обеспечивая безопасную работу в средах с взрывоопасными газами.
- Работа в широком диапазоне температур:Надежно работает в диапазоне температур от -40 °C до +200 °C, подходит для реакций, требующих чередования высоких и низких температур.
- Интегрированная модульная конструкция:Объединяет охлаждение, нагрев, циркуляцию и интеллектуальное управление в одной компактной системе для высокосинергетических функций.
- Двойной режим конденсации:Воздушное охлаждение для автономной работы, водяное охлаждение для централизованного охлаждения на заводе, что обеспечивает энергосбережение и эффективность.
- Точное интеллектуальное управление:Поддерживает фиксированное значение и многоступенчатое программное управление температурой, со встроенным 7-дюймовым сенсорным экраном для отображения в реальном времени и отслеживания кривой.
- Мощное программное управление:Настройте до 120 групп температурных программ, каждая из которых состоит из 100 сегментов. Поддерживает линейный рост/падение температуры, преобразование сегментов изоляции и управление сложными процессами.
- Мощная коммуникация и интеграция:Поддержка протоколов RS485 и MODBUS RTU, обеспечивающая доступ к системам DCS и PLC для удаленного мониторинга.
- Многоуровневая защита:Перегрев, перегрузка по току, отложенный запуск, сигнализация высокого напряжения, тепловая защита, отключение при неисправности и многое другое для комплексной безопасности.
- Стабильная циркуляция жидкости:Мониторинг уровня жидкости и автоматическая регулировка расширительного бака поддерживают стабильность теплоносителя и предотвращают утечки или обратный поток.
- Отличный выбор материалов:Ключевые компоненты изготовлены из нержавеющей стали 304 и полимерных взрывозащищенных материалов, обеспечивающих устойчивость к коррозии, давлению, низким и высоким температурам.
Принцип работы
- Механизм охлаждения:Используется охлаждение с помощью роторного компрессора; хладагент подвергается сжатию, конденсации, дросселированию и испарению для поглощения тепла и быстрого охлаждения. В качестве конденсаторов могут использоваться воздухоохлаждаемые ребристые и водяные коаксиальные трубчатые теплообменники.
- Механизм нагрева:Фланцевый тепловой масляный нагреватель, вставленный в теплоноситель, для быстрого и равномерного нагрева с быстрой реакцией, способный поддерживать температуру до 200 °C.
- Принцип циркуляции жидкости:Высокотемпературный/низкотемпературный защищенный насос перекачивает теплоноситель в замкнутом высокоскоростном контуре. Расширительный бак поглощает/выделяет объемные изменения, вызванные тепловым расширением, для обеспечения стабильной работы.
- Логика управления:Алгоритм ПИД автоматически регулирует мощность нагрева/охлаждения для точного контроля температуры. Поддерживает управление по фиксированному значению/программе, равномерный подъем/падение температуры, сохранение тепла и регистрацию данных в реальном времени. На сенсорном экране отображаются заданная температура, фактическая температура, время работы и состояние неисправности.
Типичные сценарии применения
- Нефтехимическая отрасль:Синтез, очистка, каталитические процессы, требующие контроля температуры реакции при работе с опасными материалами.
- Фармацевтические и биологические реакции:Синтез сырья, ферментация, кристаллизация с требованиями взрывозащиты в соответствии с GMP.
- Новая энергетическая промышленность:Испытания на старение аккумуляторов, исследования сверхпроводящих материалов, охлаждение топливных элементов с взрывозащищенным контролем температуры.
- Производство красок, красителей, чернил:Регулирование температуры реактора или сбор конденсата в средах с органическими растворителями.
- Научные исследования/университетские лаборатории:Экспериментальные реакционные системы с использованием горючих реагентов, обеспечение безопасности персонала.
- Системы производства/хранения водорода:Регулирование температуры оборудования, связанного с водородом, для стабильной работы в условиях высокого давления.
Технические параметры
| Модель | HC20-18(W) | HC20-11(W) | HC20-7(W) |
|---|---|---|---|
| Диапазон температур | От -40 °C до +200 °C | ||
| Стабильность температуры | ±0,5 °C | ||
| Общая мощность | 5,7 кВт | 11,1 кВт | 18,6 кВт |
| Мощность охлаждения при 200 °C | 12 кВт | 6 кВт | 3 кВт |
| Мощность охлаждения при 100 °C | 8,6 кВт | 6 кВт | 3 кВт |
| Мощность охлаждения при 25 °C | 5,8 кВт | 4,5 кВт | 2,4 кВт |
| Мощность охлаждения при -10 °C | 4,5 кВт | 4,2 кВт | 1,4 кВт |
| Мощность охлаждения при -20 °C | 3,5 кВт | 3,2 кВт | 1,2 кВт |
| Мощность охлаждения при -30 °C | 2 кВт | 2 кВт | 0,85 кВт |
| Мощность охлаждения при -40 °C | 1,1 кВт | 1,1 кВт | 0,25 кВт |
| Номинальная мощность нагревателя | 12 кВт | 6 кВт | 3 кВт |
| Способ охлаждения | воздушное охлаждение или водяное охлаждение | ||
| Хладагенты | R404A | ||
| Циркуляционный насос Расход | 45 л в минуту | 30 л/мин | 25 л/мин |
| Давление циркуляционного насоса | 1,4 бар | ||
| Размер интерфейса циркуляции | R3/4 | ||
| Максимальная вязкость теплоносителя | 30 сП | ||
| Уровень шума | 68 | 65 дБ | 68 дБ |
| Интерфейс связи | USB, RS485 | ||
| класс защиты | IP20 | ||
| уровень загрязнения | 2 | ||
| Температура окружающей среды | От 5 °C до 35 °C | ||
| Источник питания | 380 В переменного тока, 50 Гц, 3 фазы | ||
| Ток | 33 А | 20 | 10,5 А |
| Способы электрического подключения | Трехфазная четырехпроводная система | ||
| Внешние габариты | 755Шx1300Гx1795В мм | 655 (Ш) x 1000 (Г) x 1480 (В) мм | |
| Вес | 460 кг | 430 кг | 270 |
